Dubbel Blockdetektor - byggsats [10-301]

10-301 är en dubbel blockdetektor för detektering av tågens position och rörelse avsett för den digitala modelljärnvägen.
Går under vissa omständigheter även att använda på den analoga banan.

10-301 finns både som byggsats 10-301 och som färdigbyggd och testad modul 10-305.

10-301 behöver ingen matningsspänning utan drivs av digitalsignalen.

10-301 är galvaniskt isolerad med optokopplare

För att minska risken för feldetektering vid dålig kontakt mot spåret är 10-301 försedd med tidsfördröjning.

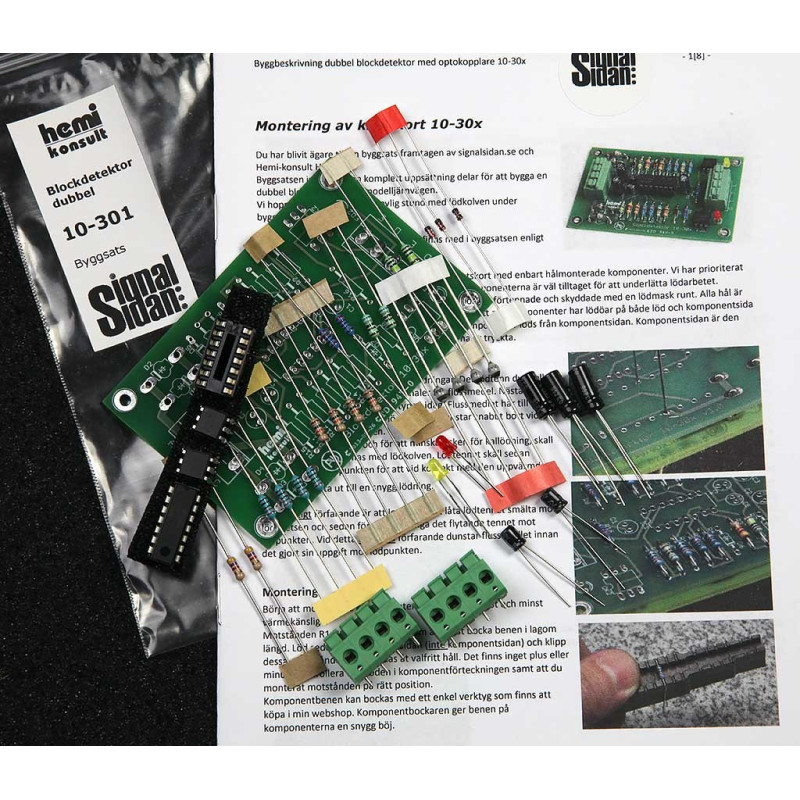

10-301 är uppbyggt på ett dubbelsidigt mönsterkort med hålmonterade komponenter och är utformat för att vara enkelt att bygga själv.

Anslutningarna till kortet är med klämlister för att inte behöva använda skruvmejsel.

För att indikera upptaget spår finns en lysdiod som indikerar vid upptaget.

Till varje leverans medföljer en utförlig bygg och inkopplingsanvisning på svenska.
