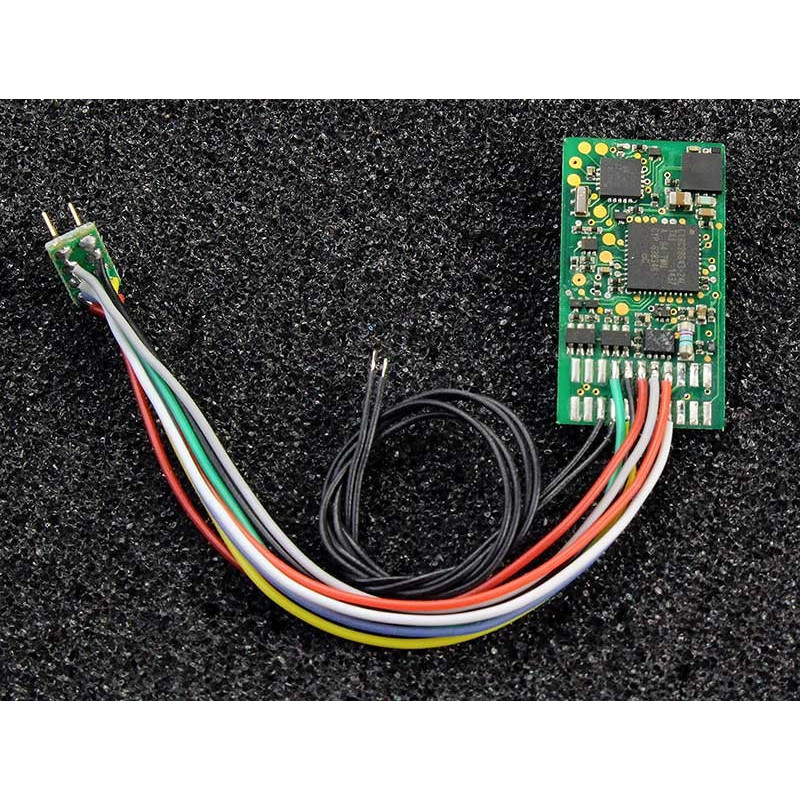

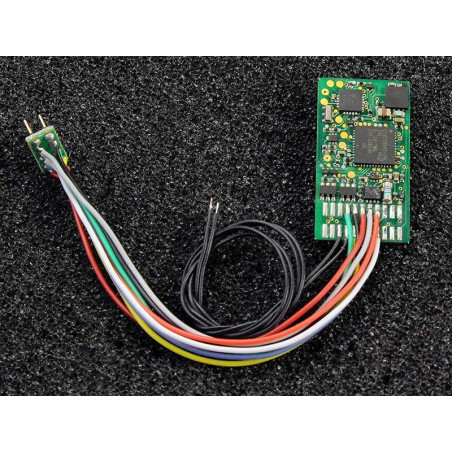

[36520] Intellisound 4 ljuddekoder

Uhlenbrock Intellisound 4, [36520] ljuddekoder är en liten, kraftfull multi-protokoll dekoder. Den kan användas i DCC eller Motorola systemen och även i analogt läge med lik eller växelspänning. Vilket protokoll analogt eller digitalt, Märklin/Motorola eller DCC identifieras automatiskt.
Dekodern är lämplig även för klockankarmotorer (t.ex. Faulhaber, Maxon, Escap) och klarar kontinuerlig ström på 1,2 A. Den klarar en tillfällig belastning på upp till 2A. Justeringen av motoregenskaper är antingen minimum, genomsnittlig och max hastighet eller efter en hastighetstabell via CV för varje hastighetsnivå 1 - 28. Lastavkänning kan justeras individuellt för olika motorer.
Dekodern har två färdriktningsberoende belysningsutgångar och ytterligare 7 speciella funktionsutgångar, som kan kopplas via funktionsknapparna F 1 till F 12 (funktionsmappning). På 36560 med 22-pin PluX gränssnitt är alla utgångar tillgängliga. Vid 36520 på 8-pin gränssnitt finns utgångarna på motsvarande lödöar. De är dimbara och kan blinka en justerbar frekvens. För drift av elektriska kopplingar två tidsstyrda utgångar tillgängliga.

Med den inbyggda ljudmodulen kan ljud återges som motsvarar lokets verkliga situation exempelvis vid upp eller nedförsbacke.

När loket startar synkroniseras först ljudet med lokets hastighet. Loket rullar alltså inte iväg förrän motorljudet hunnit komma upp i varv. När hastigheten minskar vilket motsvaras av en inbromsning hörs bromsgnissel. När loket kommit upp i normalhastighet genereras slumpmässiga ljud som kompressor, generator och kolskyffling. De slumpmässigt valda ljuden kan också styras via funktionsknapparna.

Dekoderns två ljudstyrda utgångar kan programmeras till att exempelvis simulera eldsflammor när eldaren skyfflar in kol eller gnistor från en lysdiod som motsvarar gnistor vid inbromsning.

Dekoderns 4-kanaliga teknik möjliggör förutom motorljudet 3 ytterligare ljud som kan utgöras av egeninspelade ljud.

Extraljuden kan variera i längd och kan bestå av en början en mitt och ett avslutande ljud. Extraljuden nås med funktionstangenterna f0-f28.

De ljud som är hastighetsberoende kan styras via via hjulhastighet eller hastighetssteg.

Om loket försvinner ur synfältet kan man via en funktionsknapp tona ned ljudet för att sedan återigen tona upp ljudet då loket blir synligt igen. Alla ljud är inbördes möjliga att ljustera volymen på via CV.

Om dekodern används på en analog bana kan grundljudet från loket höras vid start, körning och stopp.

Egenproducerade ljud kan laddas ned till ljudmodulen via programvaran ”Intellisound Creator”. Programvaran är gratis och finns att ladda ner på www.uhlenbrock.de.

För att kunna ladda ner egna ljud till dekodern behövs ljudladdaren 31050.

• Multiprotokolldekoder för DCC och Motorola

• Anpassad för likströms och klockankarmotorer för upp till 1,2A

• Tyst motorgång genom motorstyrning med frekvens 18,75 kHz

• 14, 27, 28, 128 hastighetssteg

• Korta eller långa adresser

• NMRA kompatibel

• Railcom

• Min, mitt och max-hastigheter programmerbara

• Programmerbara hastighetstabeller för 14/28 hastighetssteg

• Programmering på huvudspår (DCC)

• Rangerläge med halv hastighet

• Accelleration och bromsverkan inkopplingsbar

• Riktningskännande belysning som också är dimbar

• 7 extrafunktioner som är dimbara och tidsstyrda

• 2 ljudstyrda extrafunktioner

• Ljud eller hastighetsstyrd utgång till rökgenerator

• Programmerbar blinkgenerator för alla extrautgångar

• 2 tidsstyrda utgångar för elektriska koppel

• Med anslutningsmöjlighet för kondensator vid strömbortfall

• SUSI-kontakt

• Bromsfunktion antingen med DCC eller sträcka med likström

• Alla utgångar kortslutningssäkra

• Automatisk omkoppling mellan lik eller växelström

• Uppdatering via flash-minne
